皮带输送机是一种传送机构，其由柔性输送机作为材料载体和拖拉机输送。它使用封闭的环形输送带作为牵引和载体构件，绕过并张紧在前面，后部两个滚筒，依赖于传送带和驱动辊之间的摩擦，导致输送机的连续运动，并依赖于传送带和材料之间的摩擦使得材料与传送带运行，从而完成运输材料的任务。

带式输送机主要部件包括张紧辊，张紧装置，电荷漏斗，再滚轮，支撑辊，封闭端条，卸载装置，驱动辊和驱动器。在工作时，在传动机构的作用下，驱动鼓沿顺时针方向旋转，并且环形输送机通过驱动鼓的外表面与环形带内表面之间的摩擦向前移动，环形输送机向前移动。当它是正常时，它是正常的，将待从电荷漏斗输送到环路输送带的材料，并向上运输到工作位置。当需要改变传送方向时，卸载装置连续地运输到材料的传送带上以另一个方向。如果没有必要改变传送方向，则不需要使用卸载装置，并且可以从环式传送带直接移除材料。

皮带输送机的主要部件功能包括牵引片，传送带，驱动，张紧装置，架子和滚筒，清洁和卸载装置。在皮带输送机中，传送带是载体和拖拉机，主要用于携带材料和转移牵引力。它是磁带输送机的成本（输送机成本的40％）和更具磨损部件的一部分。因此，所选输送带的强度高，伸长率小，柔韧性好，重量轻，吸水性小，耐磨，耐腐蚀，还必须符合食品卫生要求。

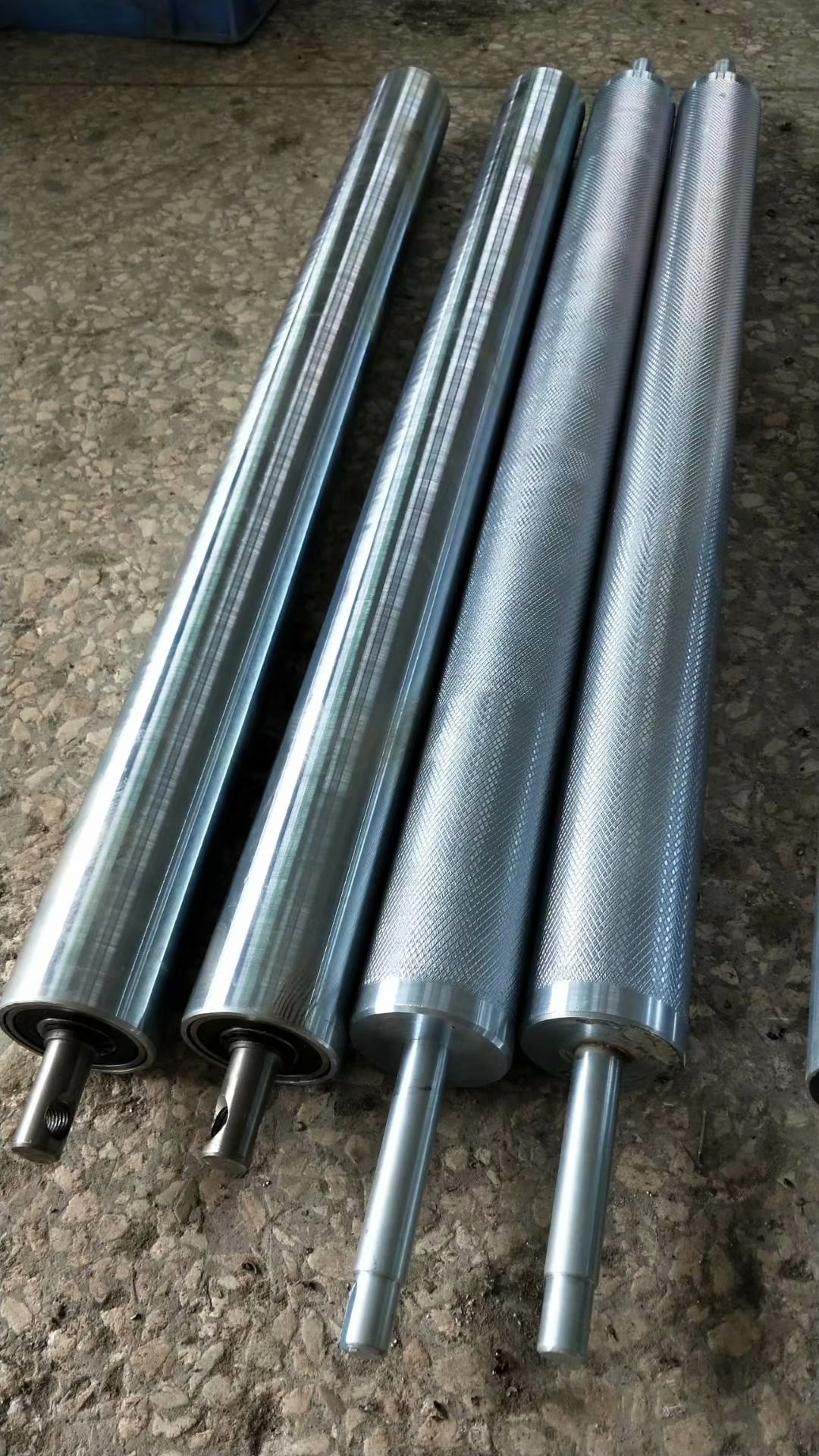

常用输送机传送带：橡胶条，各种纤维针，塑料带，尼龙条，强尼龙条，板带，钢带和金属丝网带等，用于使用普通橡胶条。各种传送带的种类和规格可作为机械设计手册找到。 驱动器通常由一个或多个驱动辊，减速器，耦合等组成。驱动辊是转移力的主要部件。片材带的驱动鼓除外除辊的表面外，还有其他传送带的驱动辊通常大，并且中空辊的表面具有大直径。滚筒通常用钢板焊接，以增加滚筒和带的摩擦，有时在木材，皮革或橡胶的表面上。滚筒的宽度在输送带中为100-200mm，其是滚筒结构，略微的中间直径大，用于自动校正传送带的镜头。

在皮带输送机中，由于传送带具有一定的伸长率，因此本身的长度在拉力下增加。需要补偿这种增加的长度，否则皮带在带和驱动辊之间滑动，挡板不能滑动，使得传送带不能正常工作。

带式输送机张紧装置的作用是确保传送带具有足够的张力，以在输送机和驱动辊之间产生必要的摩擦力，以确保输送机的正常操作。常用的张紧装置具有重锤子和螺旋。对于具有短输送距离的输送机，张紧装置可以直接安装在驱动带的支撑轴上，并且需要一个较长的输送机需要专用的张力辊。

带式输送机的机架是多用罐钢，角钢和钢板焊接。可动输送机的齿条安装在滚轮上以进行运动。辊子作用在输送机上和上述材料上以平稳地操作。板带不具有辊子，该辊由板下方的引导件欺负。滚筒应尽可能小，功耗小，功耗小，结构简单，易拆卸维护，高强度和耐磨性，密封性能良好。

清洁剂用于清洁附着在传送带上的食品。食品材料具有更多粘附，因此需要可靠的清洁。它被分为弹簧清扫器和刮刀清洁剂：弹簧清洁器安装在头戴筒处，在清洁卸载后，材料粘附到带轴承表面上;刮刀清洁剂适用于尾辊，用于清洁传送带上的材料。

装载装置也称为进料器，其作用是确保一定量的材料均匀地供应，使得材料均匀地分布在输送带上，通常装有料斗。排出装置位于端辊处。当使用中间放电时，使用“犁”卸载器，其结构简单，成本低，但是传送带的严重磨损。
